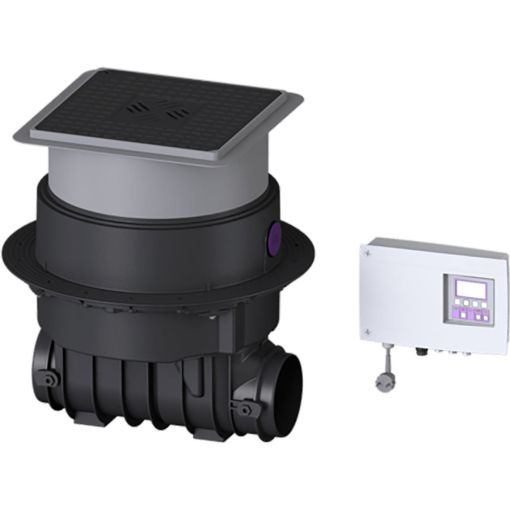

KESSEL terugstuwpompinstallatie Pumpfix-F-Komfort ondergrondse installatie modulaire set
Modulset voor inbouw in de vloerplaat met zwarte afdekking, Art.-Nr.: 100201600 Beschrijving
Productinformatie
KESSEL terugstuwpompinstallatie Pumpfix-F-Komfort ondergrondse installatie modulaire set Online kopen tegen een voordelige prijs
De KESSEL terugstuwpompinstallatie 24000S zonder aansluitstuk is een modulsysteem voor inbouw in de betonvloer voor fecaliënhoudend en fecaliënvrij afvalwater. Het telescopische opzetstuk zorgt voor een traploos hoogte- en niveauverschil. De afdekking is voorzien van een geïntegreerde opstuwfunctie voor oppervlakte-afwatering. Hierdoor kan deze flexibel worden aangesloten op bestaande leidingsystemen met verschillende noemwaarden.
Het basislichaam heeft een minimale eigenafvloeiing van 9 mm, een toevoer met steekmuffe en een afvoer met puntuiteinde voor rechtstreekse aansluiting op kunststof-leidsystemen. De aansluiting van andere buitendiameters en leidingmaterialen is mogelijk met overgangen van de systeemfabrikanten.
De KESSEL terugstuwpompinstallatie is een modulsysteem waarop de extra te bestellen puntuiteinden en muffen met variabele diameters van DN 100 – DN 200 afhankelijk van de bouwkundige vereisten kunnen worden aangebracht.
De geïntegreerde pomp en de terugslagklep met motorische vergrendeling zorgen in geval van toepassing voor de nodige veiligheid. Want bij terugstuwing wordt de leidingdoorsnede, die normaal vrij geopend is, volledig automatisch gesloten en vergrendeld. Tijdens de terugstuwingsperiode wordt het vuile water via de pomp met snijinrichting afgevoerd. Voor comfortabele bediening en maximale veiligheid heeft het gereedgestelde schakeling- en waarschuwingsapparaat een displayaanduiding, een zelfdianosesysteem (SDS) en een batterijaflekking. Het logboek met dagboekfunctie maakt het mogelijk de voorbije bedrijfstoestanden uit te lezen.
Een vakkundige moet de inbedrijfstelling uitvoeren. De inbedrijfstelling moet schriftelijk worden vastgelegd. Hiervoor is een proefrun met water over ten minste twee schakelcycli vereist. Tijdens de proefrun dient droog draaien te worden vermeden.
Houd er alstublieft rekening mee dat voor de KESSEL-modulset voor een aansluiting de muffe en het puntuiteinde in de juiste maat nodig zijn.
- Terugstuwpompinstallatie: Pumpfix F Comfort
- Toelating: Toelatsingsnummer: Z-53.2-388
- Inbouwlichaam: zwart
- Noemwaarde: Aansluitstukken moeten extra worden gekocht
- Inbouwwijze: Inbouw in de betonvloer
- Inbouwdiepte (D): 486 mm tot 640 mm
- Afdekplaat: zwart
- Belastingsklasse: A 15 (1,5 t)
- Stuurleiding / kabellengde: 5 m
- Netspanning/-frequentie: 230 V AC / 50 Hz
- Beschermingsgraad: IP 54 (Schakeling)
- Beschermingsgraad: IP 68 (Motor)
- KESSEL artikelnummer 24000S
| Merk | KESSEL |
|---|---|
| Fecaliahoudend afvalwater | ja |
| Type | Terugstuwpompinstallatie |
| Afdekking | zwarte afdekking |
| Installatiewijze | voor grindraam |
| Uitspaaringsmaten | 750x750 mm |
| Serie | KESSEL Pumpfix |
| Gewicht | 33,50 |
|
Montagehandleiding 1
Montagehandleiding 2 |
|
| HAN | 24000S |
| Art.-Nr.: | 100201600 |
| EAN: | 4026092053904 |
| Productveiligheidsverordening |
KESSEL SE + Co. KG Bahnhofstr. 31 85101 Lenting info@kessel.de |
- Basislichaam
- opzetstuk, met toevoerdeksel
- verlengstuk
- pompuniteit
- motorisch kleppeneenheid
- afdichting
- kabeldoorvoering
- toevoerzijde
- afvoerzijde
- elektropakket
