GRAF Ronde tank Retentiecisterne Carat Plus met retentie en gebruik
Combineert waterbufferung met regenwateropvang, verschillende afmetingen, Art.-Nr.: 100220002a Beschrijving
1 / 3
Productinformatie
Beschrijving
GRAF Ronde tank Retentiecisterne Carat Plus met retentie en gebruik Online kopen tegen een voordelige prijs

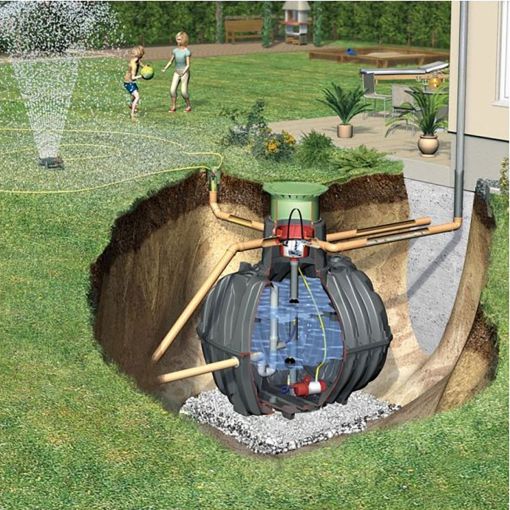

De Graf Retentionszisterne Carat voor gecombineerde retentie en regenwateropvang is een ronde tank die ideaal geschikt is voor regenwateropvang en regenwaterrückhaltung. Het totale pakket bevat een tank van de aangegeven grootte. Daarnaast is een drijvende afvoer drosselklep inbegrepen. Ook is een afvoergarnituur met noodoverloop in het leveringspakket opgenomen.
Houd er alstublieft rekening mee dat het tankvolume afhankelijk is van het retentievolume + gebruiksvolume.
Voor een optimaal resultaat hebben we de volgende gegevens nodig:
- Retentievolume
- Gebruiksvolume
- Afvoerwaarde l/s
| Volume | Lengte | Breedte | Hoogte | Gewicht | Aansluiting/Toevoer |
|---|---|---|---|---|---|
| 3750 L | 2280 mm | 1755 mm | 2200 mm | 150 kg | DN 110 |
| 4800 L | 2280 mm | 1985 mm | 2430 mm | 185 kg | DN 110 |
| 6500 L | 2390 mm | 2190 mm | 2710 mm | 220 kg | DN 110 |
| 8500 L | 3500 mm | 2040 mm | 2695 mm | 380 kg | DN 160 |
- Om de retentie van het regenwasser te garanderen is afhankelijk van het retentie- respectievelijk gebruiksvolume en volgens klantspecificaties een vertraagde afvoer naar het rioolstelsel van 0,05 tot 2,0 L / sec. ingebouwd
- Bij zware regen stijgt het waterniveau in de tank boven dit niveau en wordt via een drijvende afvoer drosselklep vertraagd naar het rioolstelsel geleid
- Het rioolstelsel en de zuiveringinstallaties worden op deze manier ontlast
- Het waterniveau kan tot de noodoverloop stijgen en daalt na de regen langzaam weer tot het langetermijn maximale waterniveau
- Dit regenwasser staat dan beschikbaar voor gebruik
- In talrijke gemeenten wordt deze speciale vorm van regenwateropvang voorgeschreven of bevorderd
- Passende afdekking (Telescoop-domschacht)
- Carat Retention uitbreidingspakket 2 DN110
- Techniekpakket Tuin-Comfort (Automatische dompelpomp NiRo 40 + toebehoren)
De huidige voorwaarden voor de garantie van de fabrikant vindt u op de Graf-pagina.
Technische gegevens
| Merk | GRAF |
|---|---|
| Serie | GRAF Carat |
| Leveringsomvang | Set |
| Materiaal | PE-kunststof |
| Toepassing | Retentie |
| tankinhoud | Ronde tank |
| Inhoud | 3750 L, 4800 L, 6500 L, 8000 L |
| Gewicht | Kies een variant van het product om Gewicht te zien |
|
Montagehandleiding
Maatvoeringstekening |
|
| HAN | Kies een variant van het product om HAN te zien |
| Art.-Nr.: | 100220002a |
| EAN: | |
| Productveiligheidsverordening |
Otto Graf GmbH
Kunststofferzeugnisse Carl-Zeiss-Str. 2-6 79331 Teningen mail@graf.info |
Leveringsomvang
- Ondergrondse tank Carat/Carat XL
- Retentie-set:
Drijvende afvoerregulator, afvoergarnituur met noodoverloop aansluiting DN110
